Entenda a RAS, a RAU, o equilíbrio atmosférico e o NCC

Por que o ar esfria quando sobe? Como as nuvens se formam? E o que tudo isso tem a ver com a estabilidade atmosférica e a segurança de um voo?

Essas perguntas estão diretamente relacionadas ao processo adiabático, um dos conceitos fundamentais da meteorologia aeronáutica e um assunto recorrente nas provas teóricas da ANAC.

Embora os nomes e as fórmulas possam parecer complicados à primeira vista, o princípio é relativamente simples. Compreender esse fenômeno ajuda não apenas a resolver questões de prova, mas também a entender o comportamento da atmosfera e reconhecer condições meteorológicas que podem afetar uma aeronave.

Neste artigo, vamos explicar o processo adiabático, a Razão Adiabática Seca (RAS), a Razão Adiabática Úmida (RAU), o equilíbrio atmosférico e o Nível de Condensação Convectiva (NCC), com exemplos práticos e cálculos.

O que é o processo adiabático?

Na meteorologia, o processo adiabático é uma transformação na qual uma parcela de ar sofre alterações de temperatura sem trocar calor com o ambiente ao redor.

Imagine uma parcela de ar próxima à superfície terrestre. Quando ela é aquecida e começa a subir, encontra regiões onde a pressão atmosférica é progressivamente menor.

Com a redução da pressão externa, essa parcela de ar se expande. Para realizar essa expansão, utiliza parte de sua energia interna e, consequentemente, sua temperatura diminui.

O contrário acontece quando o ar desce. Ao encontrar pressões atmosféricas maiores, ele é comprimido e sua temperatura aumenta.

Portanto, podemos resumir:

• Ar subindo: menor pressão, expansão e resfriamento.

• Ar descendo: maior pressão, compressão e aquecimento.

O detalhe importante é que essa mudança de temperatura acontece sem que seja necessário ganhar ou perder calor para o ambiente externo.

Esse fenômeno explica boa parte do comportamento vertical do ar na atmosfera e está diretamente relacionado à formação de nuvens, à convecção e à estabilidade atmosférica.

Razão Adiabática Seca (RAS)

A Razão Adiabática Seca, conhecida pela sigla RAS, representa a velocidade com que a temperatura de uma parcela de ar não saturada varia durante seu movimento vertical.

Para os cálculos básicos de meteorologia aeronáutica, utilizamos:

RAS = 1°C a cada 100 metros

Isso significa que, ao subir 100 metros, uma parcela de ar não saturada resfria aproximadamente 1°C. Ao descer a mesma distância, aquece aproximadamente 1°C.

Apesar do nome, a RAS não se aplica exclusivamente ao ar completamente seco. Ela também descreve o comportamento do ar que contém vapor d'água, desde que ainda não esteja saturado.

Exemplo prático

Imagine uma parcela de ar com temperatura inicial de 25°C, ao nível do solo.

Se ela subir 500 metros, teremos: Variação de temperatura = 500 ÷ 100 × 1°C

Variação = 5°C

Temperatura final = 25 − 5 = 20°C

Se continuar subindo até 1.000 metros, sua temperatura será de aproximadamente 15°C, desde que permaneça não saturada.

É importante observar que estamos calculando a temperatura da parcela de ar em movimento, não necessariamente a temperatura do ambiente naquela altitude.

Razão Adiabática Úmida (RAU)

Quando uma parcela de ar sobe e esfria suficientemente, pode atingir a saturação. Nesse momento, o vapor d'água começa a se condensar, formando pequenas gotículas que dão origem às nuvens.

A partir daí, o comportamento térmico dessa parcela muda. Durante a condensação, ocorre a liberação de calor latente, que compensa parcialmente o resfriamento provocado pela expansão do ar.

Por isso, o ar saturado geralmente esfria mais lentamente do que o ar não saturado. Esse comportamento é representado pela Razão Adiabática Úmida (RAU).

Para os exercícios básicos da ANAC, adotamos:

RAU = 0,6°C a cada 100 metros

Exemplo prático

Imagine uma parcela de ar saturada, com temperatura de 15°C na base de uma nuvem situada a 1.000 metros.

Se ela continuar subindo até 1.500 metros:

Variação de temperatura = 500 ÷ 100 × 0,6°C

Variação = 3°C

Temperatura final = 15 − 3 = 12°C

Observe que, nesse mesmo deslocamento de 500 metros, uma parcela não saturada perderia aproximadamente 5°C.

Essa diferença é fundamental para compreender a estabilidade atmosférica.

Atenção: na atmosfera real, a razão adiabática úmida não é constante. Ela varia principalmente conforme a temperatura e a quantidade de vapor d'água presente. O valor de 0,6°C/100 m é uma aproximação didática utilizada em exercícios.

O que é o Nível de Condensação Convectiva (NCC)?

O Nível de Condensação Convectiva, ou NCC, é a altura na qual uma parcela de ar aquecida na superfície, ao subir por convecção, atinge a saturação e pode começar a formar uma nuvem.

Para entender esse conceito, precisamos conhecer duas temperaturas:

• Temperatura do Ar (TAR): temperatura medida no ambiente.

• Temperatura do Ponto de Orvalho (TD): temperatura até a qual o ar precisa ser resfriado, mantendo-se aproximadamente a mesma pressão e quantidade de vapor d'água, para atingir a saturação.

Durante a subida de uma parcela não saturada, sua temperatura diminui aproximadamente 1°C a cada 100 metros.

Enquanto isso, a temperatura do ponto de orvalho da parcela também diminui, porém mais lentamente, aproximadamente 0,2°C a cada 100 metros.

Portanto, a diferença entre as duas temperaturas diminui cerca de 0,8°C a cada 100 metros.

Quando as temperaturas se igualam, a parcela atinge a saturação.

Como calcular a altura do NCC?

Nos exercícios simplificados de meteorologia aeronáutica, utilizamos a fórmula:

h = 125 × (TAR − TD)

Onde:

• h = altura aproximada, em metros, acima do nível inicial considerado.

• TAR = temperatura do ar, em °C.

• TD = temperatura do ponto de orvalho, em °C.

Exemplo de cálculo

Imagine que, na superfície, temos:

• Temperatura do ar: 25°C

• Temperatura do ponto de orvalho: 17°C

Aplicando a fórmula:

h = 125 × (25 − 17)

h = 125 × 8

h = 1.000 metros

Portanto, a parcela de ar atingirá a saturação aproximadamente 1.000 metros acima do nível inicial, segundo esse modelo simplificado.

Podemos conferir o resultado:

A temperatura do ar cai 10°C durante a subida de 1.000 metros:

25 − 10 = 15°C

A temperatura do ponto de orvalho cai 2°C:

17 − 2 = 15°C

As duas temperaturas se igualam a 15°C.

É nesse nível que a condensação pode começar, desde que existam condições favoráveis à formação de nuvens.

Uma distinção importante: NCC e NCL

Na meteorologia, existe também o Nível de Condensação por Levantamento (NCL).

O NCL está relacionado à saturação de uma parcela de ar elevada mecanicamente, enquanto o NCC está associado à formação de nuvens por convecção, após aquecimento suficiente da superfície.

A fórmula apresentada acima é uma aproximação tradicional da altura do NCL e pode ser utilizada em exercícios simplificados de base de nuvens convectivas. Tecnicamente, porém, NCC e NCL não são necessariamente a mesma altura.

Para as provas, é importante observar a terminologia e as hipóteses adotadas no material de estudo.

Equilíbrio atmosférico: quando o ar sobe, desce ou permanece estável?

Até aqui, vimos como a temperatura de uma parcela de ar varia durante a subida.

Mas existe outra pergunta importante: o que faz essa parcela continuar subindo ou retornar à sua posição original?

A resposta depende da diferença entre sua temperatura e a temperatura do ar ao redor.

Uma parcela de ar mais quente que o ambiente tende a ser menos densa e continuar subindo. Se estiver mais fria, tende a ser mais densa e descer.

É essa relação que determina a estabilidade atmosférica.

Para compreender o fenômeno, precisamos conhecer o Gradiente Térmico Vertical Ambiental (GTA), que representa a variação da temperatura do ar ambiente com a altitude.

Diferentemente da RAS e da RAU, que descrevem a transformação de uma parcela de ar em movimento, o gradiente ambiental descreve como a temperatura está distribuída verticalmente na atmosfera.

Atmosfera estável

A atmosfera é considerada absolutamente estável quando o gradiente térmico ambiental é menor que a razão adiabática úmida.

No modelo simplificado:

GTA menor que 0,6°C/100 m

Nessa situação, uma parcela de ar deslocada verticalmente tende a retornar à sua posição de equilíbrio.

A estabilidade dificulta os movimentos verticais intensos e, geralmente, está associada a condições atmosféricas mais calmas.

Entretanto, também pode favorecer a permanência de névoa, nevoeiro, inversões térmicas e nuvens estratiformes.

Atmosfera instável

A atmosfera é absolutamente instável quando o gradiente térmico ambiental é maior que a razão adiabática seca.

GTA maior que 1°C/100 m

Nessas condições, uma parcela de ar elevada tende a permanecer mais quente e menos densa que o ambiente, favorecendo a continuidade da subida.

Isso pode produzir correntes ascendentes, turbulência convectiva e desenvolvimento de nuvens cumuliformes.

Quando existe umidade suficiente, essas condições podem contribuir para o desenvolvimento de nuvens de grande extensão vertical, inclusive cumulonimbus.

Atmosfera condicionalmente instável

Essa condição ocorre quando o gradiente térmico ambiental está entre a razão adiabática úmida e a razão adiabática seca.

0,6°C/100 m menor que GTA menor que 1°C/100 m

Nesse caso, o comportamento depende da saturação da parcela de ar.

Uma parcela não saturada tende a encontrar condições estáveis, enquanto uma parcela saturada pode encontrar condições instáveis.

Por isso, recebe o nome de instabilidade condicional.

É uma situação particularmente importante na meteorologia aeronáutica, pois uma atmosfera aparentemente estável pode favorecer o desenvolvimento vertical de nuvens depois que determinadas parcelas atingem a saturação.

E o equilíbrio neutro?

O equilíbrio neutro acontece quando uma parcela de ar deslocada verticalmente permanece com a mesma temperatura do ambiente na nova altitude, sem tendência inicial de retornar ou continuar se afastando.

Isso ocorre quando o gradiente ambiental é igual à razão adiabática correspondente à condição da parcela.

Assim, podemos ter neutralidade para parcelas não saturadas, quando GTA = RAS, ou para parcelas saturadas, quando GTA = RAU.

O que é uma atmosfera superadiabática?

O termo superadiabático é utilizado quando o gradiente térmico ambiental supera a razão adiabática seca.

Nessa situação, a temperatura diminui com a altitude mais rapidamente do que uma parcela de ar não saturada se resfria ao subir.

Isso representa uma condição de forte instabilidade, frequentemente associada ao aquecimento intenso da superfície terrestre.

Um conceito relacionado, apresentado em materiais de meteorologia aeronáutica, é o Gradiente Autoconvectivo, cujo valor aproximado é:

3,42°C a cada 100 metros

Esse valor representa um gradiente extremo, relacionado ao limite teórico de estabilidade mecânica de uma coluna de ar.

É importante não confundir os dois conceitos: uma atmosfera já é superadiabática quando seu gradiente supera aproximadamente 1°C/100 m. Não é necessário atingir 3,42°C/100 m para receber essa classificação.

Por que o piloto precisa entender o processo adiabático?

O conhecimento desses fenômenos vai muito além da aprovação na banca da ANAC.

Na prática, eles ajudam o piloto a compreender como a atmosfera se comporta e por que determinadas condições meteorológicas se desenvolvem.

1. Formação de nuvens

Ao entender o resfriamento adiabático e o nível de condensação, o piloto compreende por que as nuvens se formam em determinadas altitudes e como o movimento vertical do ar participa desse processo.

2. Turbulência convectiva

Uma atmosfera instável favorece correntes ascendentes e descendentes, que podem provocar turbulência, especialmente durante períodos de forte aquecimento da superfície.

3. Desenvolvimento de cumulonimbus

A instabilidade atmosférica, combinada com umidade e mecanismos de levantamento, pode favorecer o desenvolvimento de nuvens convectivas profundas, associadas a tempestades, rajadas, precipitação intensa e outros fenômenos perigosos para a aviação.

4. Planejamento do voo

Conhecer os processos de formação das nuvens e as condições de estabilidade ajuda na interpretação de previsões, cartas meteorológicas, sondagens e observações visuais da atmosfera.

5. Tomada de decisão

Compreender a meteorologia permite reconhecer situações potencialmente perigosas e tomar decisões mais fundamentadas sobre rota, altitude, horário e viabilidade do voo.

Naturalmente, esses conceitos não substituem a consulta às informações meteorológicas oficiais nem os mínimos operacionais aplicáveis.

Resumo para a prova da ANAC

Para facilitar a memorização, estes são os principais valores utilizados nos exercícios básicos:

Uma maneira simples de memorizar é lembrar que o ar não saturado esfria mais rapidamente que o ar saturado, porque a condensação libera calor latente.

E que, para entender a estabilidade atmosférica, devemos comparar o resfriamento da parcela de ar com a variação de temperatura do ambiente.

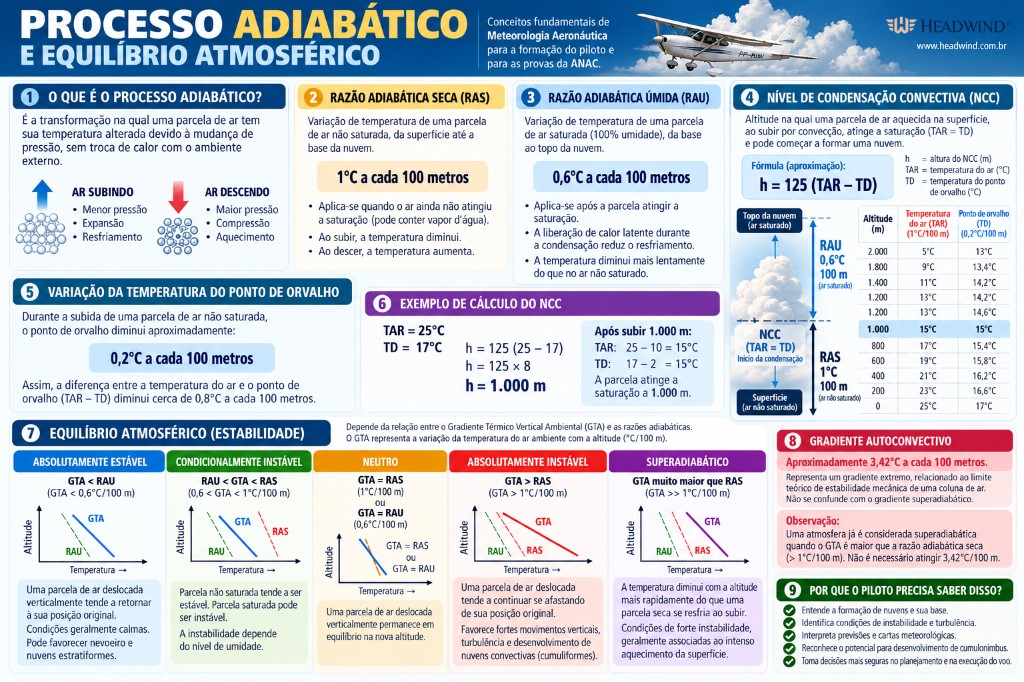

Baixe gratuitamente o resumo visual da Headwind

Para ajudar na compreensão e memorização desses conceitos, preparamos uma ficha visual que reúne os principais valores, fórmulas e classificações do processo adiabático e do equilíbrio atmosférico.

O material apresenta um exemplo ilustrado de formação de nuvens, a variação da temperatura com a altitude e as diferentes condições de estabilidade atmosférica.

Você pode adquirir a ficha impressa em alta qualidade e plastificada ou baixá-la gratuitamente em nossa loja.

Aproveite o material para revisar o conteúdo, resolver exercícios e reforçar seus estudos para a prova da ANAC.

Na aviação, entender o comportamento da atmosfera não é apenas uma questão de acertar uma resposta na prova. É desenvolver conhecimento para interpretar o céu e tomar decisões mais seguras.

Bons estudos e bons voos!
