Meridianos, Paralelos e Coordenadas: Entenda a Base da Navegação Aérea

Imagine que você está voando entre Jundiaí e Ribeirão Preto. Em determinado momento, o GPS deixa de funcionar. Como saber exatamente onde a aeronave está?

Hoje contamos com satélites, computadores e sofisticados sistemas de navegação, mas todos eles dependem de um princípio muito mais antigo: a capacidade de localizar uma posição na superfície terrestre.

É justamente para isso que servem os meridianos, paralelos e coordenadas geográficas.

Embora esses conceitos possam parecer distantes da realidade de um aluno de Piloto Privado, eles estão presentes em praticamente tudo que envolve navegação aérea: cartas aeronáuticas, GPS, waypoints, auxílios-rádio, planos de voo e até mesmo operações de busca e salvamento.

Entender esses fundamentos não é apenas importante para a prova da ANAC. É também um passo importante para compreender como a navegação realmente funciona.

O Que É Navegação?

De forma simples, navegar significa duas coisas:

  • Determinar uma posição.

  • Deslocar-se de um ponto a outro de forma controlada.

Em outras palavras, navegar é localizar e orientar.

Todo sistema de navegação, desde os antigos navegadores que utilizavam as estrelas até os modernos sistemas GNSS, busca responder duas perguntas fundamentais:

Onde estou?

Para onde devo ir?

Ao longo da história, diferentes métodos foram desenvolvidos para responder a essas perguntas.

Os Principais Métodos de Navegação Aérea

Navegação Visual

É o método mais intuitivo e frequentemente utilizado durante a formação inicial de pilotos.

Baseia-se na observação de referências visuais do terreno, como:

  • Rodovias

  • Cidades

  • Rios

  • Lagos

  • Linhas férreas

  • Represas

Durante uma navegação visual, o piloto compara aquilo que observa pela janela com as referências presentes na carta aeronáutica.

Navegação Estimada

Também conhecida como navegação por estima.

Nesse método, a posição da aeronave é calculada com base em:

  • Rumo

  • Velocidade

  • Tempo de voo

  • Correção de vento

Mesmo sem referências externas, o piloto consegue estimar sua posição ao longo da rota.

Navegação por Rádio

Utiliza sinais emitidos por auxílios à navegação, como:

  • VOR

  • NDB

Durante décadas foi a principal forma de navegação em rota utilizada pela aviação.

Navegação por Satélite

É o método predominante atualmente.

Utiliza sinais provenientes de satélites GNSS, como o GPS, permitindo determinar a posição da aeronave com enorme precisão.

Navegação Celestial

Foi uma das primeiras formas de navegação desenvolvidas pelo ser humano.

Baseia-se na observação do Sol, da Lua, dos planetas e das estrelas para determinar uma posição na Terra.

Embora hoje tenha aplicação limitada na aviação, possui enorme importância histórica.

A Terra Como uma Grande Grade de Navegação

Para localizar qualquer ponto do planeta, utilizamos uma enorme malha formada por linhas imaginárias.

Essa malha recebe o nome de:

Grade geográfica ou gratícula terrestre.

Ela é formada pelo cruzamento de:

  • Meridianos

  • Paralelos

É justamente essa grade que torna possível criar coordenadas geográficas.

Sem ela não existiriam:

  • GPS

  • Cartas aeronáuticas

  • Sistemas de navegação

  • Aplicativos de planejamento de voo

Meridianos

Os meridianos são linhas imaginárias que ligam o Polo Norte ao Polo Sul.

Eles são utilizados para medir a longitude.

Todos os meridianos são semicircunferências máximas que convergem nos polos.

Por esse motivo, a distância entre eles diminui à medida que nos aproximamos das regiões polares.

O Meridiano de Greenwich

O meridiano mais importante é o Meridiano de Greenwich.

Localizado na Inglaterra, ele foi adotado internacionalmente como referência para a medição das longitudes.

Sua longitude é:

0°

A partir dele, medimos:

  • Longitude Leste (E)

  • Longitude Oeste (W)

Até o limite máximo de:

180° para cada lado

Longitude

Segundo a definição utilizada pela ANAC, longitude é:

O arco de paralelo compreendido entre o Meridiano de Greenwich e um ponto qualquer.

Em termos práticos, ela informa o quão distante um ponto está a leste ou a oeste de Greenwich.

Exemplos:

  • 46° W

  • 30° E

  • 120° W

A cidade de São Paulo, por exemplo, está aproximadamente a 46° de longitude oeste.

Paralelos

Os paralelos são linhas imaginárias traçadas paralelamente à Linha do Equador.

Eles são utilizados para medir a latitude.

Diferentemente dos meridianos, mantêm sempre a mesma distância entre si.

A Linha do Equador

O principal paralelo é a Linha do Equador.

Sua latitude é:

0°

Ela divide a Terra em:

  • Hemisfério Norte

  • Hemisfério Sul

A partir dela, a latitude é medida até:

  • 90° Norte

  • 90° Sul

Latitude

Segundo a definição utilizada pela ANAC, latitude é:

O arco de meridiano compreendido entre a Linha do Equador e um ponto qualquer.

Ela informa a distância angular de um ponto em relação ao Equador.

Exemplos:

  • 23° S

  • 15° N

  • 45° S

São Paulo possui latitude aproximada de 23° Sul.

Como as Coordenadas São Formadas

Uma coordenada geográfica é formada pela combinação de:

  • Latitude

  • Longitude

Por exemplo:

23°33' S
46°38' W

A latitude informa a posição norte-sul.

A longitude informa a posição leste-oeste.

O cruzamento dessas duas informações determina um único ponto na superfície terrestre.

Funciona como um endereço global.

Graus, Minutos e Segundos

Tradicionalmente, as coordenadas são expressas em:

  • Graus (°)

  • Minutos (')

  • Segundos (")

Lembre-se:

1 grau = 60 minutos

1 minuto = 60 segundos

Exemplo:

23° 30' 15" S

Significa:

  • 23 graus

  • 30 minutos

  • 15 segundos ao sul do Equador

Esse formato ainda é muito comum em cartas aeronáuticas e publicações oficiais.

Coordenadas em Graus Decimais

Com a popularização dos sistemas GPS, tornou-se comum utilizar coordenadas em formato decimal.

Por exemplo:

23,5042° S

Nesse formato, minutos e segundos são convertidos para uma única fração decimal.

É o formato normalmente utilizado por:

  • GPS aeronáuticos

  • Aplicativos de navegação

  • Sistemas FMS

  • Softwares de planejamento de voo

Diferença de Latitude (DLA)

A Diferença de Latitude representa o arco de meridiano compreendido entre duas latitudes.

Em termos simples, é a distância angular entre dois pontos no sentido norte-sul.

Exemplo:

Entre 10° N e 30° N:

DLA = 20°

Esse conceito aparece frequentemente em exercícios de navegação da banca ANAC.

Diferença de Longitude (DLO)

A Diferença de Longitude representa o arco de paralelo compreendido entre duas longitudes.

Exemplo:

Entre 10° W e 30° W:

DLO = 20°

Ela representa a separação angular entre dois pontos no sentido leste-oeste.

Latitude Média (LAM)

A Latitude Média é o ponto médio entre duas latitudes.

Exemplo:

10° N e 20° N

LAM = 15° N

Esse conceito é utilizado em diversos cálculos de navegação.

Longitude Média (LOM)

Da mesma forma, a Longitude Média representa o ponto médio entre duas longitudes.

Exemplo:

10° W e 20° W

LOM = 15° W

Colatitude

A colatitude representa o complemento da latitude.

Em outras palavras, indica quanto falta para atingir o polo correspondente.

A fórmula é simples:

Colatitude = 90° – Latitude

Exemplo:

Latitude = 23° S

Colatitude = 67° S

Embora seja um conceito menos utilizado na operação diária, costuma aparecer em materiais teóricos de navegação.

O Antimeridiano

Se Greenwich representa a longitude 0°, existe um meridiano localizado exatamente no lado oposto do planeta.

Ele recebe o nome de:

Antimeridiano

Sua longitude é:

180°

Ele possui importância especial na definição da Linha Internacional de Mudança de Data.

Onde o Piloto Usa Tudo Isso na Prática?

Mesmo durante a formação de Piloto Privado, esses conceitos aparecem frequentemente.

Cartas Aeronáuticas

As cartas utilizam coordenadas para localizar:

  • Aeródromos

  • Waypoints

  • Auxílios-rádio

  • Obstáculos

Navegação por GPS

Todo waypoint é definido por coordenadas geográficas.

Quando o piloto seleciona um ponto no GPS, o sistema utiliza latitude e longitude para calcular a rota.

Plano de Voo

Muitas rotas são definidas por posições geográficas específicas.

Busca e Salvamento

Em uma emergência, informar coordenadas precisas pode reduzir drasticamente o tempo necessário para localização e resgate.

Conclusão

Meridianos, paralelos e coordenadas geográficas formam a base de toda a navegação moderna.

Embora sejam linhas imaginárias, elas permitem localizar com precisão qualquer ponto do planeta e tornam possível o funcionamento de sistemas como GPS, FMS, cartas aeronáuticas e aplicativos de navegação.

Para o aluno de Piloto Privado, dominar esses conceitos significa muito mais do que acertar questões da ANAC. Significa compreender os fundamentos que sustentam praticamente toda a navegação aérea utilizada atualmente.

Conte com a Headwind

Se você está estudando navegação aérea, conheça os materiais da Headwind. Cartas aeronáuticas, fichas de consulta rápida, resumos de estudo e acessórios desenvolvidos por quem vive a aviação todos os dias para ajudar alunos e pilotos a aprender mais, voar com confiança e evoluir em sua formação.

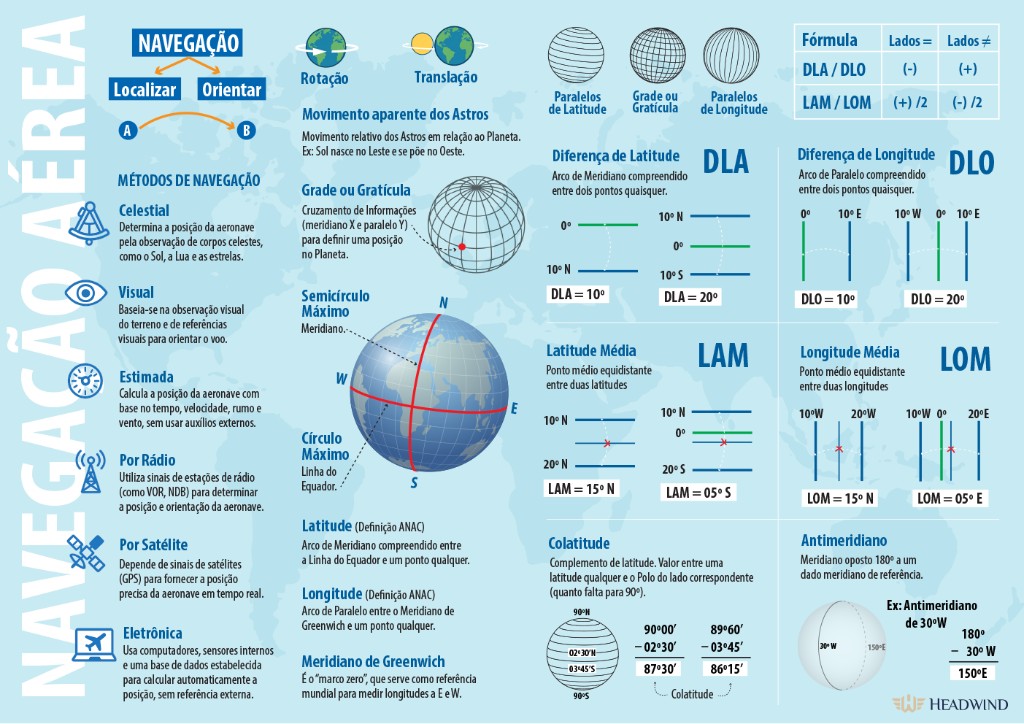

Você pode adquirir um ficha impressa e plastificada com um resumo deste conteúdo ou baixá-la gratuitamente em nossa loja virtual
