Altimetria na Aviação: o guia completo sobre QNH, QFE, QNE e o funcionamento do altímetro
Parte 3 — Erros Altimétricos, Altitude Densidade e Aplicações Práticas
Nas duas primeiras partes deste guia vimos como funciona o sistema de altimetria, entendemos a diferença entre QNH, QFE e QNE e aprendemos quando cada regulagem deve ser utilizada.
Mas existe um detalhe importante: o altímetro não é perfeito.
Mesmo corretamente ajustado, ele pode apresentar diferenças entre a altitude indicada e a altitude real da aeronave. Em determinadas situações, essas diferenças são pequenas e praticamente imperceptíveis. Em outras, podem representar um risco significativo para a segurança do voo.
Nesta última parte vamos entender por que isso acontece, conhecer os principais erros altimétricos, aprender o conceito de altitude densidade e descobrir por que dias muito quentes podem alterar significativamente o desempenho de uma aeronave.
Por que o altímetro pode indicar uma altitude incorreta?
O altímetro é um instrumento extremamente confiável, mas sua indicação depende de algumas condições.
Ele assume que:
- a pressão atmosférica utilizada está correta;
- a atmosfera se comporta conforme a Atmosfera Padrão Internacional (ISA);
- o próprio instrumento está perfeitamente calibrado.
Na prática, nenhuma dessas condições é garantida o tempo todo.
Por isso, a altitude indicada pode ser diferente da altitude verdadeira.
Os três principais fatores responsáveis por essas diferenças são:
- erro de pressão;
- erro de temperatura;
- erro instrumental.
Erro de pressão
O erro de pressão acontece quando o altímetro está ajustado para uma pressão diferente da pressão atmosférica local.
Esse é, de longe, o erro mais comum e também o mais fácil de evitar.
Imagine que o QNH informado pelo controle seja 1020 hPa, mas o piloto mantenha ajustado 1013 hPa.
Existe uma diferença de:
7 hPa
Sabemos pela regra prática que:
1 hPa ≈ 30 pés
Logo:
7 × 30 = 210 pés
Nesse caso, a indicação do altímetro apresentará aproximadamente 210 pés de diferença em relação à altitude correta.
Pode parecer pouco, mas em procedimentos IFR ou em regiões montanhosas essa diferença pode ser bastante significativa.
É justamente por isso que o piloto deve atualizar o QNH sempre que receber uma nova informação do controle.
"From high to low, look out below"
Existe um velho ditado da aviação que resume perfeitamente o efeito das variações de pressão:
From high to low, look out below.
A tradução livre seria:
"Ao voar de uma região de alta pressão para outra de baixa pressão, cuidado: você estará mais baixo do que imagina."
Imagine que uma aeronave decole de uma cidade onde a pressão é alta e voe para outra onde a pressão é significativamente menor, sem reajustar o altímetro.
Como o instrumento continua utilizando a pressão antiga, ele passa a indicar uma altitude maior do que a real.
Na prática, a aeronave estará voando mais baixa do que o piloto acredita.
Essa é uma das razões pelas quais o ajuste frequente do altímetro faz parte dos procedimentos normais de voo.
Erro de temperatura
Outro fator importante é a temperatura.
O altímetro foi construído assumindo que a atmosfera segue exatamente o modelo ISA.
Mas sabemos que isso quase nunca acontece.
Quando a temperatura real é inferior à temperatura prevista pela ISA, as superfícies de pressão ficam mais próximas umas das outras.
O resultado é que a aeronave estará mais baixa do que o altímetro indica.
Já quando a temperatura está acima da ISA, ocorre o efeito contrário.
A altitude verdadeira passa a ser maior que a altitude indicada.
Daí surge outro famoso ditado da aviação:
From hot to cold, look out below.
Ou seja:
Ao voar de uma região quente para outra fria, sem considerar os efeitos da temperatura, a aeronave estará mais baixa do que o instrumento indica.
Esse efeito torna-se especialmente importante em aproximações IFR realizadas em regiões muito frias.
Erro instrumental
Embora seja bastante confiável, o altímetro continua sendo um instrumento mecânico.
Com o tempo, podem surgir:
- desgaste interno;
- folgas nas engrenagens;
- perda de calibração;
- pequenos vazamentos no sistema estático.
Esses problemas podem gerar erros de indicação.
Por isso, toda aeronave deve cumprir as inspeções previstas pelo fabricante e pelos regulamentos aeronáuticos.
Altitude Pressão
Antes de entender a altitude densidade, precisamos revisar um conceito importante.
A Altitude Pressão (Pressure Altitude) é aquela indicada pelo altímetro quando ele está ajustado para a pressão padrão internacional (1013,25 hPa).
Ela representa uma referência padronizada da pressão atmosférica e serve de base para diversos cálculos aeronáuticos, especialmente aqueles relacionados ao desempenho da aeronave.
O que é Altitude Densidade?
Poucos conceitos influenciam tanto o desempenho de uma aeronave quanto a Altitude Densidade.
Ela pode ser definida como:
A altitude na atmosfera padrão em que a densidade do ar seria igual à densidade existente naquele momento.
Embora a definição pareça complexa, sua interpretação é bastante simples.
Quanto menor for a densidade do ar, maior será a altitude densidade.
E isso pode acontecer por três motivos:
- aeroporto localizado em grande altitude;
- pressão atmosférica baixa;
- temperatura elevada.
Por que a densidade do ar é tão importante?
Toda aeronave depende da densidade do ar para voar.
É o ar que permite:
- produzir sustentação nas asas;
- gerar tração na hélice;
- fornecer oxigênio para a combustão do motor.
Quando o ar fica menos denso, tudo isso passa a funcionar com menor eficiência.
Consequentemente:
- o motor produz menos potência;
- a hélice perde eficiência;
- as asas geram menos sustentação;
- a corrida de decolagem aumenta;
- a razão de subida diminui.
É por isso que dias muito quentes exigem atenção especial do piloto.
Um exemplo prático
Imagine duas decolagens realizadas no mesmo aeroporto.
O aeródromo possui elevação de 2.500 pés.
No primeiro voo, às sete horas da manhã, a temperatura é de 10°C.
No segundo voo, às quinze horas, a temperatura chegou a 35°C.
A altitude do aeroporto não mudou.
A pista continua exatamente a mesma.
Entretanto, o desempenho da aeronave será completamente diferente.
No período da tarde, a altitude densidade será muito maior.
O piloto perceberá que:
- a aeronave acelera mais lentamente;
- necessita de uma corrida maior para decolar;
- sobe com menor razão de subida;
- apresenta desempenho inferior durante todo o voo inicial.
Esse é um dos motivos pelos quais aeroportos localizados em regiões elevadas e sujeitos a altas temperaturas exigem maior planejamento operacional.
Uma regra prática para estimar a Altitude Densidade
Embora existam calculadoras eletrônicas e computadores de voo capazes de calcular a altitude densidade com precisão, existe uma aproximação bastante conhecida.
Podemos estimá-la por meio da expressão:
Altitude Densidade ≈ Altitude Pressão + 100 × (Temperatura Real − Temperatura ISA)
Essa fórmula aparece com frequência em exercícios teóricos e permite obter uma boa estimativa para análise de desempenho.
A importância da Altitude Densidade na formação do piloto
Durante o curso de Piloto Privado, muitos alunos associam a altitude densidade apenas às provas da ANAC.
Na prática, entretanto, ela influencia decisões importantes como:
- quantidade máxima de passageiros;
- combustível embarcado;
- distância necessária para decolagem;
- escolha da pista;
- horário ideal para realizar o voo.
Em operações reais, pilotos costumam preferir decolagens nas primeiras horas da manhã justamente porque temperaturas menores proporcionam melhor desempenho da aeronave.
Pegadinhas frequentes na prova da ANAC
A banca costuma explorar alguns erros clássicos relacionados à altimetria.
Entre os mais comuns estão:
Confundir altitude com altura
Altitude é medida em relação ao nível médio do mar.
Altura é medida em relação ao terreno ou ao aeródromo.
Confundir QNH com QFE
QNH indica altitude.
QFE indica altura acima do aeródromo.
Esquecer que o QNE é sempre o mesmo
Independentemente do país ou da meteorologia, o QNE corresponde sempre a:
1013,25 hPa ou 29,92 inHg
Acreditar que o QFE é utilizado normalmente na aviação brasileira
Na prática, quase todas as operações civis utilizam o QNH.
Achar que temperatura afeta apenas o conforto
A temperatura interfere diretamente no desempenho da aeronave por meio da altitude densidade.
Resumindo os principais conceitos
Ao longo deste artigo conhecemos praticamente todos os fundamentos da altimetria utilizados na aviação.
Vimos que:
- o altímetro mede pressão atmosférica, e não distância ao solo;
- o QNH indica altitude em relação ao nível médio do mar;
- o QFE indica altura acima do aeródromo;
- o QNE utiliza a pressão padrão de 1013,25 hPa para definir os níveis de voo;
- a pressão e a temperatura podem provocar diferenças entre a altitude indicada e a altitude verdadeira;
- a altitude densidade influencia diretamente o desempenho da aeronave.
Mais do que decorar definições, compreender como esses conceitos se relacionam permite ao piloto interpretar corretamente o comportamento do altímetro em qualquer fase do voo.
Conclusão
A altimetria é um dos assuntos mais importantes da teoria de voo porque está presente praticamente em todas as operações aeronáuticas. Desde o momento em que o piloto ajusta o QNH antes da partida até a mudança para o QNE durante o voo em níveis, o altímetro fornece informações essenciais para manter a separação entre aeronaves, cumprir procedimentos e operar com segurança.
Embora as siglas QNH, QFE e QNE pareçam complexas no início da formação, elas representam apenas diferentes formas de utilizar a pressão atmosférica como referência para determinar a posição vertical da aeronave.
Ao compreender como funciona o sistema de altimetria, quais fatores podem gerar erros e por que a altitude densidade influencia tanto o desempenho do avião, o aluno deixa de apenas decorar conceitos para realmente entender a lógica por trás de um dos instrumentos mais importantes do painel.
Essa compreensão não apenas facilita a aprovação na prova teórica da ANAC, mas também será levada para cada voo realizado ao longo da carreira.
Conte com a Headwind
Acreditamos que aprender aviação vai muito além da sala de aula. Por isso, desenvolvemos materiais pensados para facilitar a rotina de estudo e acompanhar o aluno durante toda a formação.
Se você está se preparando para a prova da ANAC ou deseja revisar conteúdos antes dos voos, vale a pena conhecer nossos resumos, fichas de consulta rápida, cartas de navegação e outros materiais desenvolvidos por pilotos para pilotos em formação. Afinal, bons voos começam com uma boa preparação.

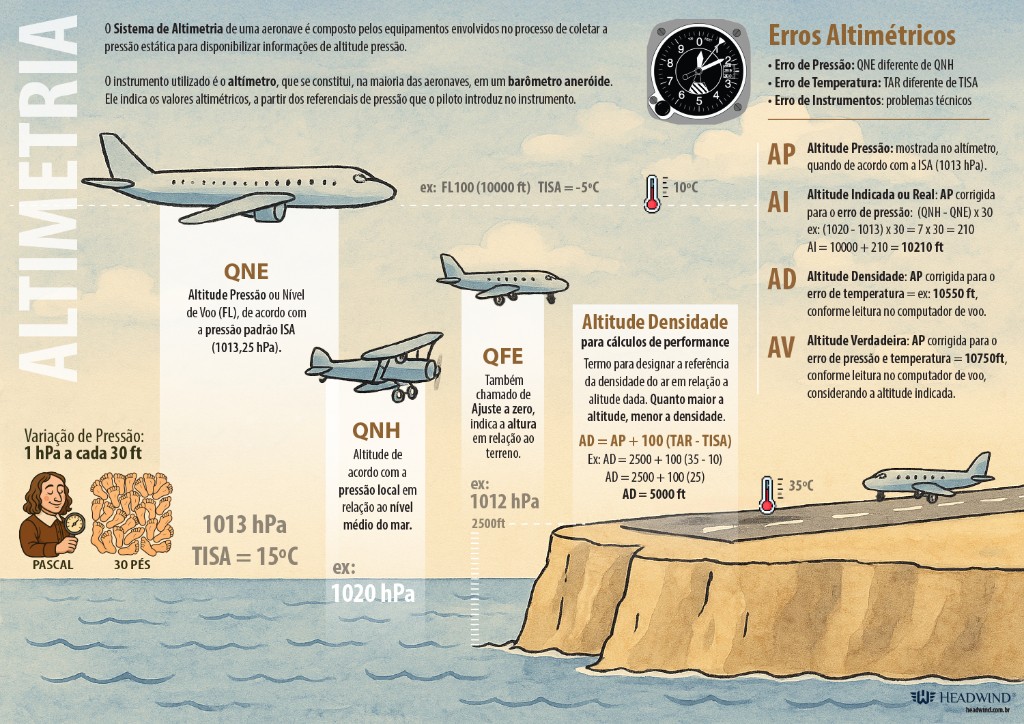

Você pode adquirir um resumo visual impresso deste conteúdo ou baixar gratuitamente em nossa loja virtual.
